NE板链斗式提升机

NE板链斗式提升机介绍

NE板链斗式提升机是应用广泛的一种垂直提升机设备，它被用来提升各种散状物料，如：矿石、煤、水泥、水泥熟料等。NE板链斗式提升机采用自流式装料,重力式卸料.链条是质合金钢板式链条。驱动部分采用硬齿面减速器。该机适用于中、大块和有磨琢性的物料（如石灰石、水泥熟料、石膏、块煤）的垂直输送,物料温度在250℃以下。

NE型板链斗式提升机系流入式喂料，物料流入料斗内靠板链提升到顶处，在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量广；且生产能高，能耗较低，该机采用全封式机壳链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。

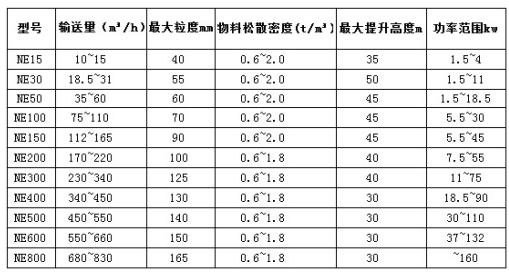

NE板链斗式提升机型号及技术参数

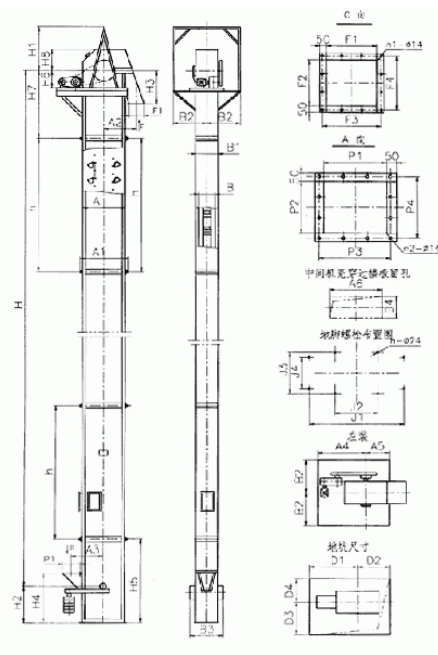

NE板链斗式提升机外形图

NE板链斗式提升机主要结构

NE板链斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

运行部件---由料斗和板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。

驱动装置---采用多种驱动组合驱动,(依用户实际需要而定)。驱动平台上装有检修架和栏杆。分左装和右装两种。

上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。

中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。

下部装置---安装有自动张紧装置。

NE斗式提升机主要工作部件特点

1、上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。

2、中间节：部分中间节装有轨道（双排节）以防止链条工作中摆动，部分中间节装有检修门以便维修。

3、下部装置：安装有张紧装置，NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。

4、上下链轮采用ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。

5、板链：链板采用45#HRC36~42。

a、采用的板链有较高的剪切强度、疲劳强度，运转故障率低，使用寿命长；b、采用较低的链速度(o．5米/秒)；c、采用大容量的料斗和较小的斗距，驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)。
